制动电阻箱原理、工况匹配与故障规避大全

制动电阻箱是工业自动化与新能源、起重机械、电梯系统及轨道交通领域中不可或缺的“能量消耗器”。是电机制动系统的核心安全保障部件，堪称设备运行的关键安全阀，其性能稳定性与可靠度直接决定设备使用寿命及运行安全。当电机处于减速、急停或重物下放状态时，它会从电机状态转变为发电状态，产生大量的再生电能。制动电阻箱的核心使命就是与制动单元配合使用以实现能量消耗、设备保护和稳定控制功能，从而保护设备让其稳定运行，接下来，让小编带您了解制动电阻箱结构原理、应用与选型全方面解析，让您选型完美适配工况不踩雷。
一、工作原理制动电阻箱通过产生额外的电阻来将制动能量转化成热能，从而实现了运动物体的动量减速和停止。
1. 启动阶段：电机、起重机等机械设备减速制动时，制动指令触发制动电阻箱工作。设备产生的再生电能会导入电阻箱内部电阻，电流流经电阻时，电能快速转化为热能并耗散，以此消耗设备残余动能，实现设备平稳减速制动。
2. 制动阶段：电阻箱持续将设备动能转化为热能，配套水冷系统通过循环水流及时带走电阻热量，防止电阻过热损坏。同时制动电阻箱可自主调节功率，根据不同负载精准控制能量转化速度，保障制动平稳高效。
3. 停止阶段：制动结束后制动电阻箱停止供电、终止电能输入，水冷系统持续运行一段时间，辅助电阻箱冷却至常温。设备组件同步自动复位待机，完成整套工作闭环，保障下次制动任务正常运行。
二、结构与工艺
1.电阻模块：通常采用奥创品牌专用大功率波纹瓷管电阻、线绕电阻组合结构，通过串并联精准匹配阻值与功率。电阻元件选用低衰减、耐高温特种材质，过载承载力强、阻值稳定性高，可长期应对高频制动、大电流冲击工况，是电能热能转换的核心部件。
2.散热系统：针对高负载发热需求，标配大面积铝型材散热片；大功率工况可加装强制风冷风扇，依靠空气对流快速散出热量，高效承载高热负荷。
3.防护外壳：机身采用镀锡板或不锈钢材质，表层做防锈防腐处理；防护等级标配 IP20 室内款、IP54 防尘款，兼具防火、防触电、防潮多重防护性能。
4.电气连接：配置大电流专用接线端子，适配耐高温线缆接驳；高端机型内置温控热保护装置，箱体温度超出安全限值时可自动断电，保障用电安全。
三、典型应用场景
工业自动化:数控机床、注塑机、输送带等需要频繁启停的设备。
起重机械:起重机、卷扬机在负载下降时的制动。
电梯系统:控制电梯轿厢的平稳减速和停止。
能源领域:风力发电机组变桨系统的紧急制动。
轨道交通:电车、地铁的制动能量吸收。
四、安装与维护
1.安装环境：必须安装在通风良好、无易燃易爆物品的地方。工作时温度极高严禁触摸，且需预留足够的散热空间。
2.布线规范：使用耐高温导线、接线端子必须拧紧，确保连接牢固，防止接触不良导致打火或烧毁端子；尽量缩短电阻箱与变频器之间的距离，以减少电磁干扰。
3.温度监控：加装温度传感器或热继电器，防止电阻过热损坏。
4.定期检查：
①定期清理散热片上的灰尘和棉絮，防止散热效率下降。
②检查接线螺丝是否松动（热胀冷缩会导致松动）。
③检查电阻元件是否氧化、断裂或烧毁。
④断电冷却后，使用万用表测量阻值是否发生漂移，检查是否有断路或短路现象。

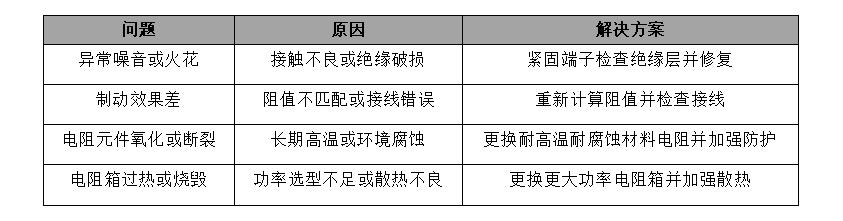

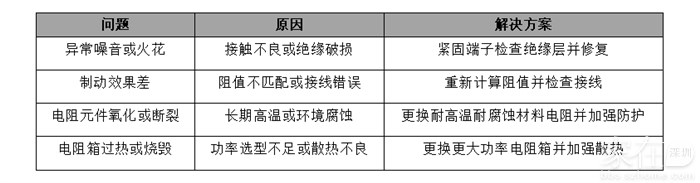

五、常见问题与应对方案
