光伏逆变器中功率电阻的作用与选型方案

光伏逆变器是光伏发电系统中的核心组件，负责将太阳能电池板产生的直流电转换为交流电。在光伏逆变器中，?功率电阻?虽然不是核心功率转换器件，但在系统中承担着?关键的辅助功能?，主要涉及?限流、泄放、均压、缓冲及保护?等场景。

功率电阻的主要作用?
?缓冲与吸收浪涌?：在开关管（如MOSFET/IGBT）关断瞬间，由于电路寄生电感会产生电压尖峰，功率电阻常与RC吸收电路配合使用，消耗能量、抑制过压。
?均压电阻?：在高压直流母线（如1500V系统）中，多个电容串联时需并联均压电阻，确保各电容电压均衡，防止过压击穿。
?泄放电阻?：关机或故障后，泄放直流母线或滤波电容上的残余电荷，保障维护安全。
?限流电阻?：启动阶段限制冲击电流，保护整流桥和电解电容。
?制动电阻（部分带储能系统）?：在光储逆变器中，当负载突降或电网故障时，将电机或系统回馈的多余能量以热能形式消耗，防止母线过压。
?功率电阻选型关键参数?
?额定功率裕量?

实际功耗应≤电阻额定功率的?60%~70%?，预留足够余量应对瞬态或高温环境。

例如：若最大持续功耗为10W，应选?20W或更高?的电阻。

?阻值匹配应用场景?
?均压电阻?：通常选?100kΩ~1MΩ?，阻值过大影响均压效果，过小则增加静态损耗。
?缓冲电阻（RC吸收）?：根据开关频率、di/dt和电压尖峰计算，常见范围?10Ω~100Ω?。
?限流电阻?：根据启动电流和输入电压确定，如120V系统限流至10A，则R≈12Ω（需考虑冷态阻值）。
?耐压与绝缘要求?
高压侧（如直流母线）电阻需满足?≥1.5倍系统最大电压?的绝缘耐压要求。
1500V系统建议选用?耐压≥2kV?的电阻或采取爬电距离保障措施。
?封装与散热方式?
?大功率应用?（>5W）：优先选?金属氧化膜电阻、陶瓷绕线电阻?或?铝壳电阻?，便于安装散热片。
?高密度设计?：可选?贴片功率电阻?（如2512封装），但需确保PCB铜箔散热充分。
?温度特性与可靠性?
工作温度范围应覆盖?-40℃~+85℃或更高?（户外逆变器）。
关注?TCR（温度系数）?，优选≤±200ppm/℃的型号，确保阻值稳定。
户外应用需具备?防潮、防硫化、抗盐雾?能力（尤其沿海地区）。

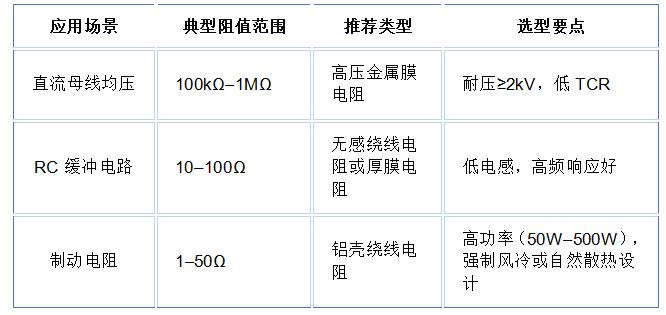

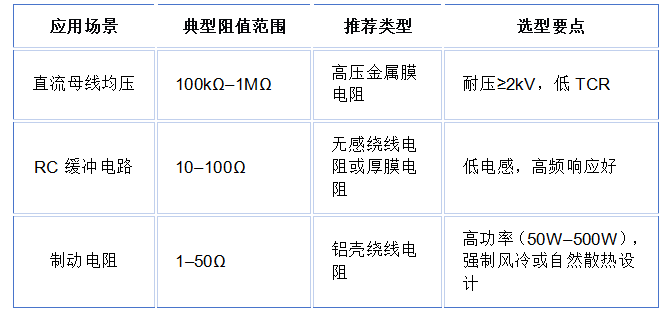

?典型应用场景与推荐方案
